ErgoMount

Herausforderung / Situation

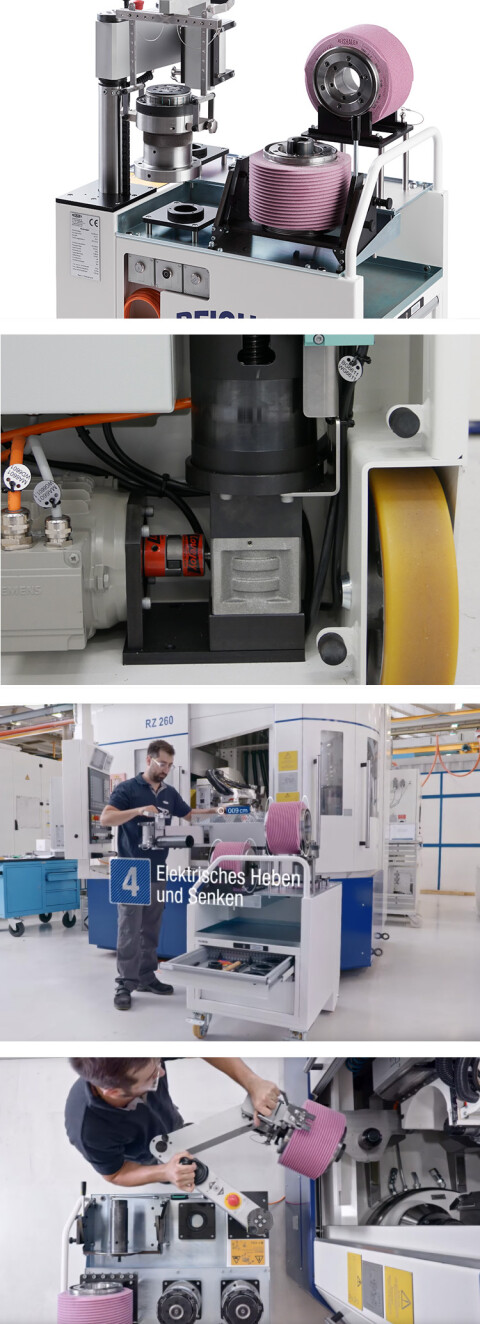

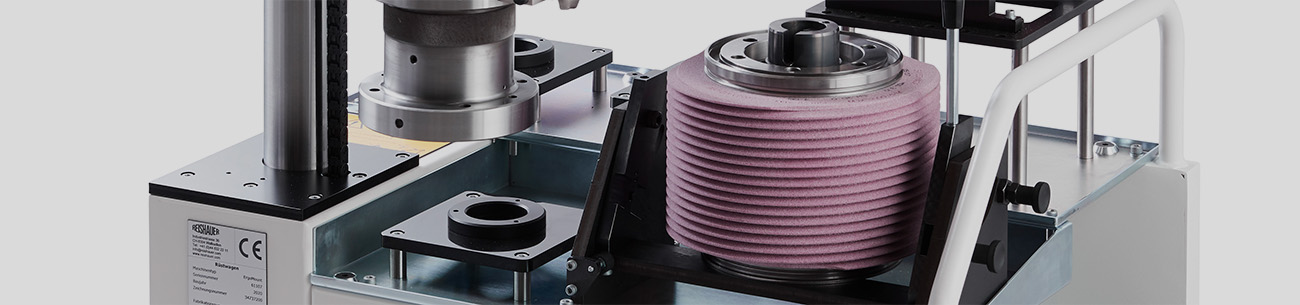

Die Reishauer AG in Wallisellen ist weltweit führend in der Herstellung von Wälzschleifmaschinen. Um die Schleifscheiben (ca. 40 kg) zu wechseln wurde ein Rüstwagen entwickelt. Dieser soll den Maschinisten unterstützen, um mühelos und ergonomisch die Schleifscheiben in die Maschine einzusetzen und zu wechseln. Der Rüstwagen ErgoMount arbeitet mit einem Wechselarm, der sehr präzis gehoben und gesenkt, wie auch geschwenkt werden soll. Der ErgoMount soll sehr kompakt konzipiert sein, daher bestehen im Einbaubereich enge Platzverhältnisse.

• Ergonomischer & sicherer Schleifscheibenwechsel
• Präzise Positionierung des Wechselarmes
• Kompakte Bauweise

Lösung
Die Platzverhältnisse verlangten, dass ein eher klein dimensioniertes Spindelhubgetriebe eingesetzt werden kann. Die Basis bildet ein Spindelhubgetriebes NSE5-RN mit 5 KN Hubkraft und kompaktem Gehäuse, das mit einer verstärkten Spindel ergänzt wurde. Auf diese Weise wird die kritische Knickkraft erhöht trotz der gewünschten Hublänge. Gleichzeitig gibt diese Kombination die nötige Laufruhe und stabilisiert das präzise und feine Positionieren des Wechselarms. Für einen schleichenden Verschleiss im Spindelbereich wurde die Duplex-Flanschmutter mit einer Sicherheitsfangmutter ergänzt. Diese sichert einen allfälligen Bruch der Duplexmutter ab. Nozag lieferte nebst den erwähnten Komponenten auch die flexible Kupplung zwischen Motor und Spindelhubgetriebe.

• Spindelhubgetriebe rotierend, NSE5 mit kompaktem Gehäuse
• Verstärkte Spindel erhöht kritische Knickkraft
• Absicherung der Duplexmutter mit Sicherheitsfangmutter
• Präzise, positionsgenaue Hubbewegungen
• Hohe Laufruhe

Produkt / Detailinfos
Spindelhubgetriebe, stehende oder rotierende Ausführung sind bei Nozag ab Lager lieferbar. Für Spezialsituationen stehen wir mit unserem Engineering und unserer Beratung jederzeit gerne zur Verfügung. Beachten Sie für Normteile wie Kupplungen und andere Antriebskomponenten den Webshop mit rund 6'000 Produkten.
