Messemodell Federsensor

Herausforderung / Situation
Als innovativer Spezialist in der Federnherstellung präsentiert sich die Federnfabrik Schmid öfters auch an Messen. Dabei sollte auf einfache Art gezeigt werden, wie sich dank neuer innovativer Technologie, eine Feder im Betrieb überwachen lässt. Für die Umsetzung sollte das gesamte Messemodell auch mit einer grösseren Feder noch sehr kompakt und handlich sein, um so den logistischen Aufwand möglichst gering zu halten. Für das Zusammendrücken der Feder muss zudem genügend Kraft erzeugt werden können und dies bei einer gut von Auge zu beobachtenden Geschwindigkeit.

• Kompakte Bauweise, damit Fokus auf Feder-Anwendung bleibt
• Einstellbare Hubbewegung ca. 20 - 25 mm
• Einfacher Unterhalt
• Gewicht der Konstruktion darf nicht zu schwer werden

Lösung

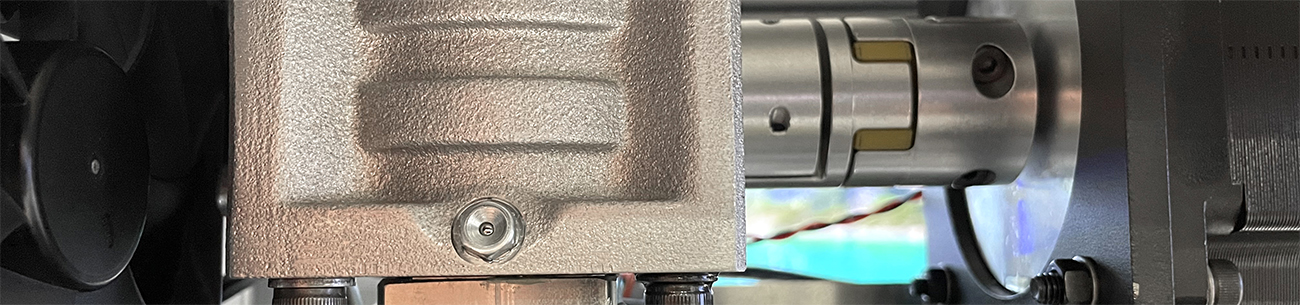

Für diese Anforderungen war der System-Baukasten von Nozag wie geschaffen und die Lösung wurde restlos mit diesem System umgesetzt. Die Basis bildet dabei ein Hubgetriebe NSE5-SL, welches die notwendige Kraft von bis zu 3 kN ermöglicht, kompakt gebaut ist und eine entsprechend langsame Hubbewegung erlaubt. Die Auslegung des stehenden Hubgetriebes liesse zusätzlich auch einen variablen Druck bis 5 kN zu. Ebenso wurde eine 500 mm lange Trapezgewindespindel eingebaut, um die Federn entsprechend montieren zu können und den nötigen Spielraum für einen einfachen Unterhalt zu gewährleisten. Auch die erweiterbaren Anbauteile sind aus dem Nozag-Baukasten, so z.B. ein Befestigungsflansch, Schutzrohr und -kappe sowie Endschalter, mit welchen die Steuerung realisiert wurde.

• Spindelhubgetriebe NSE5-SL
• Standardprodukte ab Lager, bzw. Baukastensystem
• Ruhige, fein justierbare Bewegung
• Unauffällige umgesetzt dank kompakter, leichter Bauweise
• Einfach und unterhaltsarm

Produkte / Detailinfos
Das Baukasten-System von Nozag ist sehr hilfreich, dank breitem Angebot und Vielfalt, um spezielle Einzelsituationen zu lösen. Dazu sind wir hier auch in der Lage, mehrere Stückzahlen ab Lager zu liefern. Schauen Sie selbst einmal vorbei oder lassen Sie sich beraten, zur Optimierung von Antriebslösungen.
