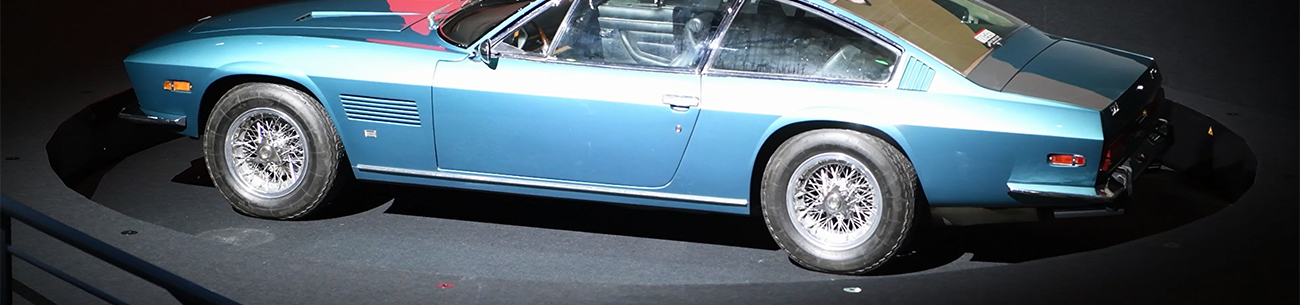

Das Verkehrshaus Luzern hat eine Event-Plattform in Auftrag gegeben. Die sehr gross dimensionierte Plattform soll Fahrzeuge und andere Ausstellungsobjekte vom Untergeschoss auf die Präsentationsebene hieven. Im Untergeschoss kann die Plattform direkt befahren, bzw. bestückt werden. Für die nötige Hubbewegung und Führung musste eine Lösung entwickelt werden. Eckdaten, die als Anforderungen vorlagen:
- Hubweg 2.3m und stufenlos drehbar um 360°
- Plattform-Durchmesser 5.65 Meter
- Eigengewicht Plattform ca. 4’000kg (Statik bedingt)
- Erforderliche Nutzlast von 5’000kg
- Hubzeit max. 60 sec
- Geringe Raumhöhe im Untergeschoss
- Antriebsystem darf nicht «sichtbar» sein
Lösung
Um das Gesamtgewicht von 9 Tonnen zu bewegen, wurden sechs Spindelhubgetriebe NSE25-RN (rotierend) eingesetzt, welche für rund 25 kN Hubkraft ausgelegt sind. Durch die Hublänge von 2300 mm wurde die biegekritische Drehzahl mittels einer zweigängigen Spindel mit grösserem Durchmesser (40 statt 30 mm) optimiert. Gleichzeitig unterstützt die Spindel eine höhere Hubgeschwindigkeit, in diesem Falle 40mm/s, um die Vorgabezeit von 60 Sekunden zu erreichen. Zur Steigerung der Laufruhe und für mehr Stabilität während der Hubbewegung wurden vertikale Linearführungen mit Präzisions-Führungsprofilen und Kombirollen montiert. Durch die geringen Platzverhältnisse im Bereich des Antriebs wurde der Antriebsmotor vertikal eingesetzt. Die Umlenkung zum Spindelhubgetriebe wurde mittels Kegelradgetriebe und erforderlichen Kupplungen und Verbindungswellen gelöst. Mittels Kegelradgetriebe lässt sich auch ein Handbetrieb bei Notfall-Situationen realisieren.
- 6 Spindelhubgetriebe rotierend
- Zweigängige Spindel für höhere Hubgeschwindigkeit
- Kegelradgetriebe zur Antriebsumlenkung
- Linearführungen mit Präzisions-Führungsprofilen
- Höchste Laufruhe trotz 9 Tonnen Gewicht
«Wir schätzen die hohe Beratungskompetenz und sind immer wieder begeistert, wie Nozag während der Entwicklungsphase rasch verschiedene Lösungsmöglichkeiten anbieten kann.»
Remo Geiser, Geschäftsführer/Inhaber, Reget GmbH, Ruswil
Produkt / Detailinfos
Spindelhubgetriebe, rotierende Ausführung, mit verschiedensten Anbauteilen, wie z.B. Flanschmuttern, Kardanadapterplatten, Schmierstoffgeber, usw. sind im Baukasten-System einsetzbar. Zudem sind verschiedene Spindeln, Kegelradgetriebe oder Präzisionsführungen mehrheitlich ab Lager bei Nozag erhältlich. Wir unterstützen Sie jederzeit gerne mit Engineering, Berechnung und Optimierung von Antriebslösungen.
